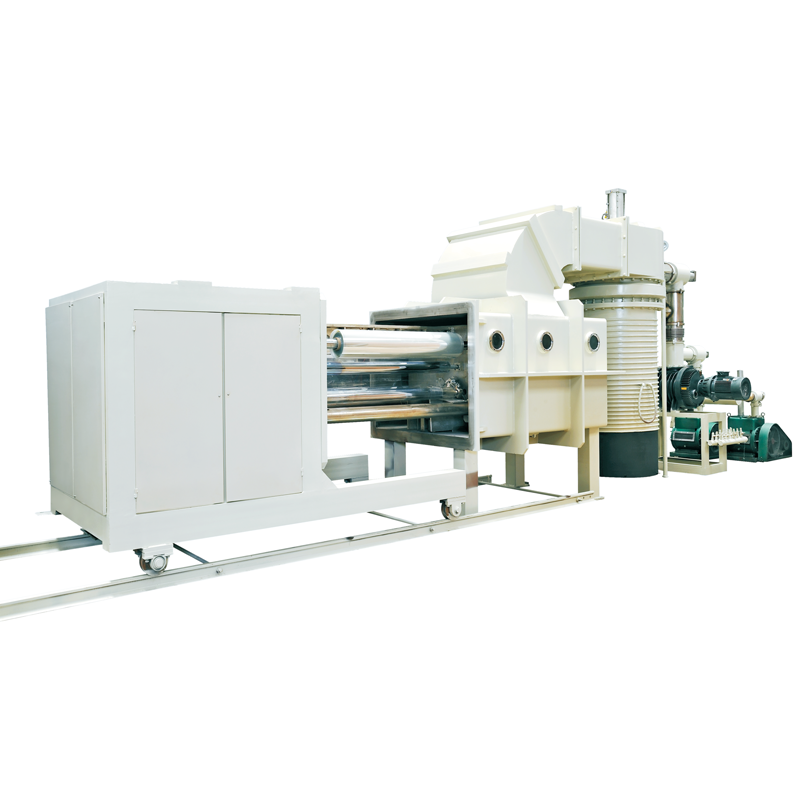

高真空卷绕式蒸发镀膜设备：柔性材料镀膜的核心装备

高真空卷绕式蒸发镀膜设备是融合高真空蒸发技术与连续卷绕工艺的现代化镀膜装备，专为塑料薄膜、金属箔、织物等柔性基材提供高效、高质量的薄膜沉积解决方案。随着柔性电子、绿色包装、新能源等产业的爆发式增长，该设备已成为下游产业链的核心支撑，其技术水平直接决定了终端产品的性能与竞争力。

一、核心工作原理

设备的核心逻辑是在高真空环境（10⁻³~10⁻⁵Pa）下，通过蒸发源将固体靶材加热至蒸发温度，靶材原子/分子脱离表面形成蒸汽束；连续走行的柔性基材经过镀膜区时，蒸汽粒子无碰撞地沉积在基材表面，形成均匀、致密的薄膜。高真空环境的关键作用在于：

1. 减少蒸汽粒子与气体分子的碰撞散射，保证膜层均匀性；

2. 降低杂质气体掺入，提升膜层纯度与附着力；

3. 延长蒸汽粒子的平均自由程，实现长距离沉积。

二、关键结构组成

设备由四大核心系统构成，协同实现连续镀膜：

1. 真空系统

• 真空室：不锈钢腔体，具备良好的密封性与耐腐蚀性，内壁抛光处理以减少气体吸附；

• 真空泵组：前级泵（机械泵）抽至低真空，后级泵（分子泵/扩散泵）实现深度真空，搭配真空阀门控制抽气流程；

• 真空监测：采用皮拉尼规（低真空）与电离规（高真空）实时反馈压力，确保镀膜环境稳定。

2. 卷绕系统

• 放卷单元：配备张力传感器与伺服电机，精准控制基材初始张力（避免拉伸/松弛）；

• 走行导向：抛光不锈钢辊组引导基材平整通过镀膜区，减少摩擦损伤；

• 收卷单元：闭环张力控制+防皱机构，保证收卷成品平整无缺陷。

3. 蒸发系统

• 蒸发源：

• 电阻加热源：钨丝/钼舟，适用于铝、锌等低熔点材料；

• 电子束蒸发源：高能电子轰击靶材，适用于钛、硅等高熔点金属/陶瓷；

• 感应加热源：高频感应加热，适合批量蒸发；

• 膜厚监控：石英晶体振荡仪实时检测膜厚，动态调整蒸发功率，精度可达±2%。

4. 辅助系统

• 冷却系统：水冷/风冷降温（真空室壁、蒸发源）；

• 气体控制：按需通入O₂、Ar等反应气体，形成氧化物/氮化物膜（如ITO透明导电膜）。

三、核心技术突破点

1. 张力闭环控制：基于传感器数据动态调整伺服电机转速，张力波动控制在±1%以内，解决柔性基材变形问题；

2. 膜厚均匀性优化：多蒸发源阵列布局+基材速度与功率联动，宽幅（1.6m）基材膜厚偏差≤5%；

3. 高真空密封技术：氟橡胶/金属密封圈+精密法兰加工，漏率低于10⁻⁷Pa·m³/s；

4. 高速协同：蒸发功率密度提升至10kW/cm²，实现卷绕速度300m/min以上，兼顾效率与质量。

四、典型应用场景

1. 包装行业：镀铝PET膜用于食品包装，阻隔氧气/水分，延长保质期3~5倍；

2. 电子行业：柔性电路板（FPC）镀铜膜，导电率≥98%，适配折叠屏需求；

3. 光学领域：ITO膜（氧化铟锡）用于触控屏，透光率≥90%，电阻≤10Ω/sq；

4. 新能源领域：锂电池铝箔集流体镀硅膜，容量提升25%，循环寿命增加300次；

5. 纺织领域：镀银纤维织物，抗菌率≥99%，防辐射效率≥90%（医疗/军工）。

五、优势与挑战

优势

• 连续化生产：单条线年产能达100万㎡，效率远超间歇式设备；

• 柔性适配：兼容0.01mm~0.5mm厚度的薄膜/箔材；

• 膜层质量：致密性高（孔隙率<1%），附着力≥5B（划格测试）。

挑战

• 成本高昂：单台设备投资超百万，宽幅机型更高；

• 宽幅控制难度：2m以上基材的膜厚均匀性需进一步优化；

• 维护复杂：真空泵定期保养、密封件更换成本较高。

六、未来发展趋势

1. 智能化：AI算法优化工艺参数（张力、功率、速度），机器视觉检测膜面缺陷；

2. 绿色化：节能真空泵（磁悬浮分子泵）+靶材回收系统，降低能耗30%；

3. 高性能化：等离子体辅助蒸发技术，提升膜层硬度与附着力；

4. 宽幅化：适配6m宽幅基材，满足柔性显示面板需求。

高真空卷绕式蒸发镀膜设备是柔性制造时代的关键装备，其技术创新将持续推动下游产业升级。随着智能化与绿色化技术的融入，该设备有望在更多领域实现突破，为全球产业转型提供核心支撑。
