氧化铝真空镀膜机的制作方法

2021-08-20 18:04:13

在真空中,将原材料加温并镀到硅片上的技术性为真空泵蒸镀。实际来讲,真空泵蒸镀是将待涂膜的化学物质放置真空泵中开展挥发或提升,使之在产品工件或硅片表层进行析出的全过程。真空泵蒸镀中的金属材料涂层一般 为铝模,但其他金属材料也可根据挥发堆积产生。殊不知,目前的镀膜设备构造比较繁杂且成本费较高,没法充足融入工业生产的要求,不利减少表层的镀膜商品的成本费。

有鉴于此,对于以上难题,必须明确提出进一步的解决方法。

技术性完成因素:

本实用新型zhuanli的目地取决于给予一种氧化铝真空镀膜机,以摆脱目前技术性中存在的问题。

为完成以上实用新型zhuanli目地,本实用新型zhuanli给予一种氧化铝真空镀膜机,其包含:真空泵壳体、表层的镀膜鼓、隔板、N2运输组织、O2运输组织及其铝源;

上述表层的镀膜鼓、隔板、N2运输组织、O2运输组织及其铝源坐落于上述真空泵壳体內部,上述隔板遍布于上述表层的镀膜鼓的两边,上述表层的镀膜鼓一部分地自两边隔板中间的室内空间外伸,上述铝源坐落于上述表层的镀膜鼓下边,上述铝源与上述表层的镀膜鼓中间的室内空间产生蒸镀室内空间,上述N2运输组织具备N2运输口,上述O2运输组织具备O2运输口,上述N2运输口和O2运输口房屋朝向上述蒸镀室内空间设定。

做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述表层的镀膜鼓与两边隔板中间具备空隙,上述空隙的规格超过上述表层的镀膜鼓上倒丝机的板材与板材上涂层的薄厚之和。

做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述板材为塑胶板材。

做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述塑胶板材为PET、CPP及其OPP中的一种。做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述N2运输组织包含N2运输管路及其设定于上述N2运输管路上的第 一调压阀,上述N2运输管路的N2运输口房屋朝向上述蒸镀室内空间设定。

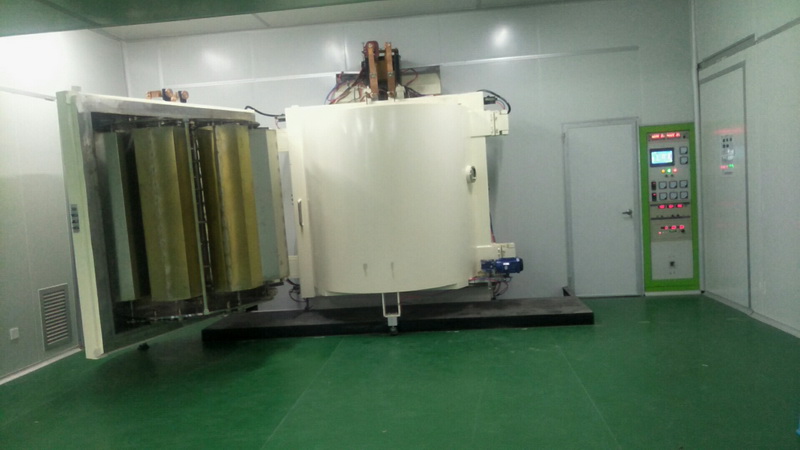

真空镀膜机

做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述O2运输组织包含O2运输管路及其设定于上述O2运输管路上的第二调压阀,上述O2运输管路的O2运输口房屋朝向上述蒸镀室内空间设定。

做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述氧化铝真空镀膜机还包含挥发舟,上述挥发舟坐落于上述表层的镀膜鼓下边,上述铝源置放于上述挥发舟中。

做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述挥发舟的挥发溫度为1700℃~1800℃,上述表层的镀膜鼓为超低温表层的镀膜鼓。

做为本实用新型zhuanli的氧化铝真空镀膜机的改善,上述铝源为铝丝。

与目前技术性相此,本实用新型zhuanli的有利实际效果是:本实用新型zhuanli的氧化铝真空镀膜机根据设定N2运输组织和O2运输组织完成了三氧化二铝的蒸镀,其具备构造简易、生产制造高效率的优势,有益于减少表层的镀膜商品的成本费。

落实措施方法

下边融合图下所显示的各执行方法对本实用新型zhuanli开展详细描述,但理应表明的是,这种执行方法并不是对本实用新型zhuanli的限定,本行业一般专业技术人员依据这种执行方法所做的作用、方式、或是构造上的等效电路转换或取代,均归属于本实用新型zhuanli的维护范畴以内。

本实用新型zhuanli的氧化铝真空镀膜机包含:真空泵壳体10、表层的镀膜鼓20、隔板30、N2运输组织40、O2运输组织50及其铝源60。上述真空泵壳体10用以产生真空电镀自然环境,上述表层的镀膜鼓20、隔板30、N2运输组织40、O2运输组织50及其铝源60坐落于上述真空泵壳体10內部。

在其中,上述表层的镀膜鼓20上倒丝机有必须开展蒸镀三氧化二铝涂层的板材1,上述板材1为塑胶板材。实际地,上述塑胶板材能够为PET、CPP及其OPP中的一种。上述隔板30用以在蒸镀时,使蒸镀料功效于上述表层的镀膜鼓20的合理部位上,确保蒸镀的匀称性。实际地,上述隔板30遍布于上述表层的镀膜鼓20的两边,且上述表层的镀膜鼓20一部分地自两边隔板30中间的室内空间外伸。这般设定,上述表层的镀膜鼓20外伸的一部分产生蒸镀时的合理部位,其上的板材1与蒸镀料相触碰完成蒸镀。除此之外,为了更好地有利于蒸镀的开展,上述表层的镀膜鼓20与两边隔板30中间具备空隙,上述空隙的规格超过上述表层的镀膜鼓20上倒丝机的板材1与板材1上涂层的薄厚之和。

真空镀膜机

上述铝源60坐落于上述表层的镀膜鼓20下边,上述铝源60与上述表层的镀膜鼓20中间的室内空间产生蒸镀室内空间2。甄选地,上述铝源60为铝丝。为了更好地促使上述铝源60开展挥发,上述氧化铝真空镀膜机还包含挥发舟70,上述挥发舟70坐落于上述表层的镀膜鼓20下边,上述铝源60置放于上述挥发舟70中。进而,当上述挥发舟70加温时,铝源60遇热挥发并进到上述蒸镀室内空间2中。甄选地,上述挥发舟70的挥发溫度为1700℃~1800℃。除此之外,为了更好地避免表层的镀膜时高溫蒸镀料毁坏上述板材1,上述表层的镀膜鼓20为超低温表层的镀膜鼓,进而蒸镀时,根据上述超低温表层的镀膜鼓可完成上述蒸镀料的一瞬间制冷,减少上述蒸镀料的溫度。

上述N2运输组织40和O2运输组织50用以给予反映气,进而上述铝源60挥发后与反映气反映转换为三氧化二铝开展蒸镀。实际地,上述N2运输组织40具备N2运输口,上述O2运输组织50具备O2运输口,上述N2运输口和O2运输口房屋朝向上述蒸镀室内空间2设定。进而,O2和N2的气动阀门根据上述N2运输组织40和O2运输组织50传至蒸镀室内空间2中开展反映。

在其中,上述N2运输组织40包含N2运输管路41及其设定于上述N2运输管路41上的第 一调压阀42,上述N2运输管路41的N2运输口房屋朝向上述蒸镀室内空间2设定。上述第 一调压阀42用以操纵N2的总流量,以促使上述N2运输组织40给予符合要求总流量的N2。上述O2运输组织50包含O2运输管路51及其设定于上述O2运输管路51上的第二调压阀52,上述O2运输管路51的O2运输口房屋朝向上述蒸镀室内空间2设定。上述第二调压阀52用以操纵O2的总流量,以促使上述O2运输组织50给予符合要求总流量的O2。

本实用新型zhuanli的氧化铝真空镀膜机工作中时,挥发舟加温在其中的铝丝,铝丝遇热挥发进到蒸镀室内空间中,与O2和N2的混合气体反映转化成三氧化二铝。三氧化二铝随气旋蒸镀于表层的镀膜鼓的板材上。与此同时,伴随着表层的镀膜鼓的匀速转动,板材上被匀称蒸镀一层三氧化二铝塑料薄膜。

总的来说,本实用新型zhuanli的氧化铝真空镀膜机根据设定N2运输组织和O2运输组织完成了三氧化二铝的蒸镀,其具备构造简易、生产制造高效率的优势,有益于减少表层的镀膜商品的成本费。

针对本行业专业技术人员来讲,显而易见本实用新型zhuanli不限于以上示范执行例的关键点,并且在没有背驰本实用新型zhuanli的精神实质或本质特征的状况下,可以以别的的实际方式完成本实用新型zhuanli。因而,不管从哪一点看来,均应将执行例当作是示范的,并且是是非非约束性的,本实用新型zhuanli的范畴由应附zhuanli申请权而不是以上表明限制,因而致力于将落在zhuanli申请权的等同于要素的含意和范畴内的全部转变包揽在本实用新型zhuanli内。不可将zhuanli申请权中的一切图下标识视作限定所涉及到的zhuanli申请权。

除此之外,理应了解,尽管本使用说明依照执行方法多方面叙述,但并不是每一个执行方法仅包括一个单独的技术规范,使用说明的这类叙述方式只是是为清晰考虑,本行业专业技术人员理应将使用说明做为一个总体,各执行例中的技术规范还可以经适度组成,产生本行业专业技术人员能够了解的别的执行方法。

真空镀膜机
